IDV200
IDV400
接口序號 |
標識 |
說明 |
1 |
VDC |
48V 電源正極，當需要制動電阻時，此處同時連接制動電阻的一端 |
2 |
GND |
48V 電源負極 |
3 |
RB |
當需要制動電阻時，此處同時連接制動電阻的另外一端 |
4 |
PE |
接地 |
標識 |
說明 |
PUL24V |
PUL控制信號24V輸入 |
PUL5V |
PUL控制信號5V輸入 |
PUL- |
PUL外部指令脈沖輸入0V公共端 |
DIR24V |
DIR控制信號24V輸入 |
DIR5V |
DIR控制信號5V輸入 |
DIR- |
DIR外部指令方向輸入0V公共端 |
EN24 |
外部使能輸24V輸入端 |
EN |
外部使能輸入端輸入0V公共端 |
ALM |
報警輸出端口 |
COM- |
報警輸出端口外部GND端 |
GND |
一體機內部電源GND信號 |
EA |
ABZ都為集電極輸出，以EA為例： |
EB |
|
EZ |
| 名稱 | 版本 | 格式 | 大小 | 下載 |
|---|---|---|---|---|
| 銳特IDV系列一體機使用手冊 | V3.0 | 1.35M | Download |
產品特性

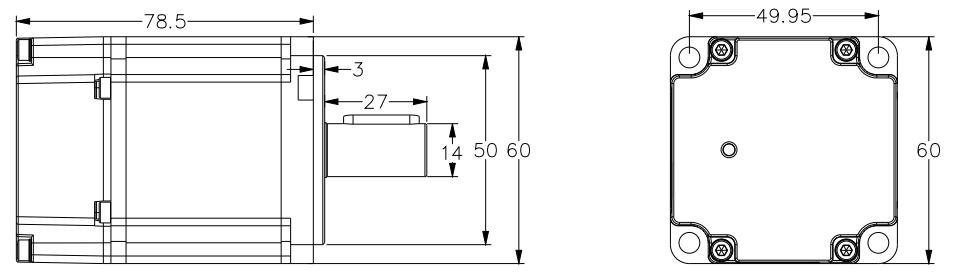

安裝尺寸
接線說明
數據手冊
